Actividad 17: LDR
Actividad 17
Control automático de un LED

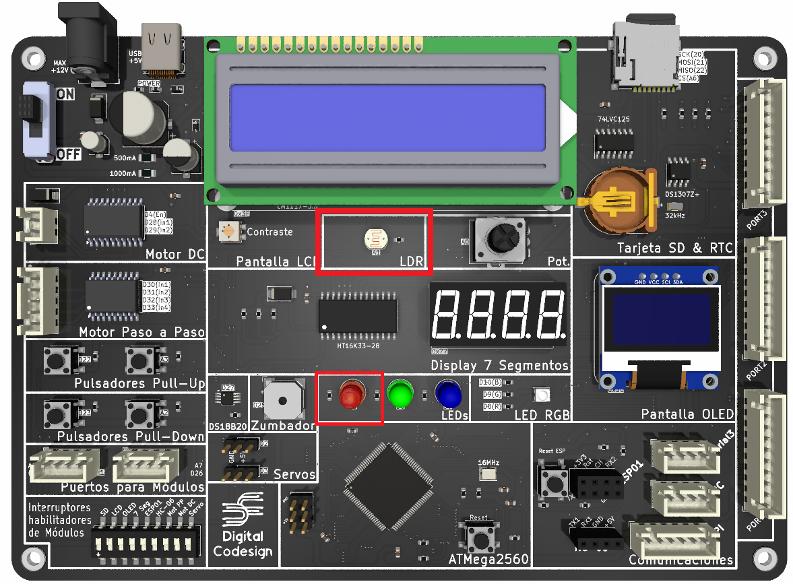

Vamos a simular el funcionamiento de una lámpara de escritorio inteligente utilizando un LDR (fotorresistencia) para controlar la intensidad del LED Rojo de la placa MentorBit, que representará la lámpara. El nivel de luz ambiente que detecte la fotorresistencia ajustará automáticamente la intensidad del LED Rojo.

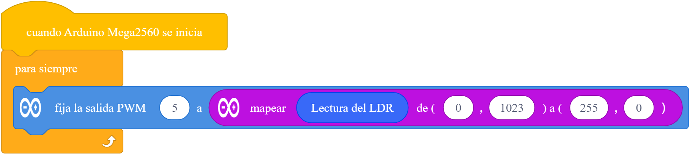

Pista 1 (Bloques): Lectura del LDR
Recuerda que la extensión de MentorBit para mBlock incluye el siguiente bloque con el que podemos
obtener la lectura actual de la LDR (del 0 al 1023):
obtener la lectura actual de la LDR (del 0 al 1023):
Pista 1 (C/C++): Incluir la librería base y de sensores
Recuerda que para incluir una librería previamente instalada en nuestro programa, debemos utilizar
la sentencia siguiente:
la sentencia siguiente:
#include <MentorBit.h>
En nuestro ejemplo incluiremos la librería MentorBit, que facilita el uso de los componentes básicos de la
placa, y la librería MentorBitSensores, que facilita el uso de los diferentes sensores con MentorBit.
#include <MentorBitSensores.h>
En nuestro ejemplo incluiremos la librería MentorBit, que facilita el uso de los componentes básicos de la
placa, y la librería MentorBitSensores, que facilita el uso de los diferentes sensores con MentorBit.
Pista 2 (C/C++): Conexiones del LDR
Recuerda que la librería de MentorBitSensores da acceso a la conexión de la fotorresistencia empleando las
siguientes referencias:
- miObjetoMentorBitSensores.LDR
siguientes referencias:
- miObjetoMentorBitSensores.LDR
Pista 3 (C/C++): Convertir lectura analógica a PWM
Después de leer la medida tomada del potenciómetro, que nos da un número entre 0 y 1023, debemos
convertir este valor para que podamos utilizarlo para crear una PWM, que solo admite valores de 0 a 255.
Esto puede hacerse de dos maneras diferentes, igual de válidas.
La primera de ellas es realizar la conversión resolviendo una regla de tres como se indica a continuación:
La segunda es utilizar la función map, que nos permite hacer la transformación directamente como puede
observarse a continuación:
convertir este valor para que podamos utilizarlo para crear una PWM, que solo admite valores de 0 a 255.
Esto puede hacerse de dos maneras diferentes, igual de válidas.
La primera de ellas es realizar la conversión resolviendo una regla de tres como se indica a continuación:
float lectura0a255 = (lectura0a1023 / 1023.00) * 255;
La segunda es utilizar la función map, que nos permite hacer la transformación directamente como puede
observarse a continuación:
float lectura0a255 = map(lectura0a1023, 0, 1023, 0, 255);
Solución (C/C++)
#include <MentorBit.h>
#include <MentorBitSensores.h>
// Declaración de instancia de las clases
MentorBit miMentorBit;
MentorBitSensores miMentorBitSensores;
// Inicialización del sketch
void setup() {
digitalWrite(miMentorBit.LED_ROJO, LOW);
}
// Bucle principal del sketch
void loop() {
// Obtención y conversión de la lectura del sensor
int lectura0a1023 = miMentorBitSensores.obtenerLecturaLDR();
float lectura0a255 = (lectura0a1023 / 1023.00) * 255;
// Modificación de la intensidad del LED
analogWrite(miMentorBit.LED_ROJO, lectura0a255);
delay(100);
}
Puedes descargar la solución sin utilizar nuestra librería en el siguiente icono:
