Actividad 3: Aviso sonoro
Actividad 3
Incluir aviso sonoro junto a la secuencia de los LEDs
En esta actividad el objetivo es utilizar el zumbador pasivo para generar un aviso sonoro que acompañe a la secuencia de LEDs Rojos y Verdes. Vamos a mantener el funcionamiento codificado en la actividad anterior, es decir, arrancar la secuencia (y ahora el tono generado) con un pulsador y detenerla con el otro. Necesitarás:
1 x Zumbador pasivo.

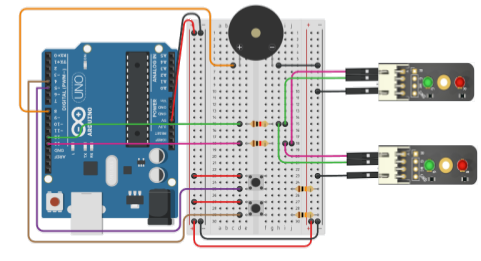

El montaje se muestra en la imagen a continuación:
Las conexiones con el Arduino son las siguientes:
Zumbador: Pin 8.
Debemos programar el Arduino UNO para que los LEDs Rojos y Verdes parpadeen de manera alterna al tiempo que se genera un tono cuando se indique el arranque con el Pulsador 1 y pausando la secuencia con el Pulsador 2.
Pista 1: Función tone, generar tonos
Recuerda que para utilizar un Zumbador (en un Pin configurado como salida previamente), debemos emplear la siguiente función para generar tonos o sonidos:
tone(pin, frecuencia, duración);
donde "pin" es el número del Pin donde tenemos conectado el Zumbador, "frecuencia" es la frecuencia del tono generado (a mayor frecuencia obtenemos un sonido más agudo) y "duración" son los milisegundos que deseamos que dure el sonido emitido.
tone(pin, frecuencia, duración);
donde "pin" es el número del Pin donde tenemos conectado el Zumbador, "frecuencia" es la frecuencia del tono generado (a mayor frecuencia obtenemos un sonido más agudo) y "duración" son los milisegundos que deseamos que dure el sonido emitido.
Solución código C++
int pinLedRojos = 13; // Pin de los LEDs Rojos
int pinLedVerdes = 12; // Pin de los LEDs Verdes
int pinPulsadorArranque = 5; // Pin del Pulsador de Arranque
int pinPulsadorParada = 4; // Pin del Pulsador de Parada
int pinZumbador = 8; // Pin del Zumbador Pasivo
bool pulsado = false; // Variable para controlar el parpadeo
void setup() {
// Configuramos como salida los pines donde están los LEDs
pinMode(pinLedRojos, OUTPUT);
pinMode(pinLedVerdes, OUTPUT);
// Configuramos como entrada los pines donde están los Pulsadores
pinMode(pinPulsadorArranque, INPUT);
pinMode(pinPulsadorParada, INPUT);
// Configuramos como salida el pin donde se encuentra el Zumbador
pinMode(pinZumbador, OUTPUT);
}
void loop() {
// Comprobamos la variable que habilita la secuencia
if(pulsado == true) {
// Encendemos los LEDs Rojos y Apagamos los LEDs Verdes
digitalWrite(pinLedRojos, HIGH);
digitalWrite(pinLedVerdes, LOW);
// Generamos el tono con el Zumbador
// Frecuencia 1000 Hz, duración 500 ms
tone(pinZumbador, 1000, 500);
// Hacemos una pausa de 1 segundo
delay(1000);
// Encendemos los LEDs Verdes y Apagamos los LEDs Rojos
digitalWrite(pinLedRojos, LOW);
digitalWrite(pinLedVerdes, HIGH);
// Hacemos una pausa de 1 segundo
delay(1000);
}
// Comprobamos que se haya pulsado el Arranque
if(digitalRead(pinPulsadorArranque) == HIGH) {
// Habilitamos la secuencia
pulsado = true;
}
// Comprobamos que se haya pulsado la Parada
if(digitalRead(pinPulsadorParada) == HIGH) {
// Deshabilitamos la secuencia
pulsado = false;
// Apagamos todos los LEDs
digitalWrite(pinLedRojos, LOW);
digitalWrite(pinLedVerdes, LOW);
}
}
