Actividad 1: LEDs del Puente
Actividad 1
LEDs del Puente
En esta actividad el objetivo es comprobar el funcionamiento de los LEDs que hemos montado en nuestra maqueta de Puente Levadizo. Para realizar la actividad necesitarás el siguiente material:
2 x módulos LEDs
2 x Resistencias de 1K Ohm

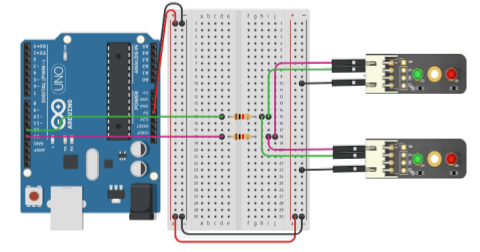

Debemos conectar los módulos LEDs y las resistencias como se muestra en el esquema siguiente:
Las conexiones con el Arduino son las siguientes:
LEDs Rojos: Pin 13.
LEDs Verdes Pin 12.
Ambos pares de módulos LEDs van conectados a través de una resistencia de 1K Ohm para protegerlos.
Debemos programar el Arduino UNO para que los LEDs Rojos y Verdes parpadeen de manera alterna, es decir, cuando se encienden los Rojos, los Verdes se apagan, y viceversa.
Pista 1: Configuración de un pin
Recuerda que para utilizar un LED debemos configurar el Pin donde está conectado como Salida en el SetUp del código Arduino utilizando la función:
pinMode(pin, modo);
donde "pin" es el número del Pin que queremos configurar y "modo" es el cómo
queremos que funcione dicho pin, si como Salida (OUTPUT) o Entrada (INPUT).
pinMode(pin, modo);
donde "pin" es el número del Pin que queremos configurar y "modo" es el cómo
queremos que funcione dicho pin, si como Salida (OUTPUT) o Entrada (INPUT).
Pista 2: Encendido y apagado de un pin
Recuerda que para encender y apagar un LED debemos utilizar la siguiente función:
digitalWrite(pin, estado);
donde "pin" es el número del Pin que queremos controlar y "estado" es cómo
queremos que ese Pin se establezca, si Encendido (HIGH) o Apagado (LOW).
digitalWrite(pin, estado);
donde "pin" es el número del Pin que queremos controlar y "estado" es cómo
queremos que ese Pin se establezca, si Encendido (HIGH) o Apagado (LOW).
Pista 3: función delay, pausas en el código
Recuerda que la ejecución de la función Loop del código de Arduino es rápida y de manera continua. Para poder ver cambios en los estados de los LEDs debemos utilizar la siguiente función para hacer pausas durante el código:
delay(milisegundos);
donde "milisegundos" es el número de milisegundos que queremos que dure la pausa. Ten en cuenta que 1 segundo está formado por 1000 milisegundos.
Esta función para completamente la ejecución del código Arduino.
delay(milisegundos);
donde "milisegundos" es el número de milisegundos que queremos que dure la pausa. Ten en cuenta que 1 segundo está formado por 1000 milisegundos.
Esta función para completamente la ejecución del código Arduino.
Solución código C++
int pinLedRojos = 13; // Pin de los LEDs Rojos
int pinLedVerdes = 12; // Pin de los LEDs Verdes
void setup() {
// Configuramos como salida los pines donde están los LEDs
pinMode(pinLedRojos, OUTPUT);
pinMode(pinLedVerdes, OUTPUT);
}
void loop() {
// Encendemos los LEDs Rojos y Apagamos los LEDs Verdes
digitalWrite(pinLedRojos, HIGH);
digitalWrite(pinLedVerdes, LOW);
// Hacemos una pausa de 1 segundo
delay(1000);
// Encendemos los LEDs Verdes y Apagamos los LEDs Rojos
digitalWrite(pinLedRojos, LOW);
digitalWrite(pinLedVerdes, HIGH);
// Hacemos una pausa de 1 segundo
delay(1000);
}
