¿Qué es Arduino?

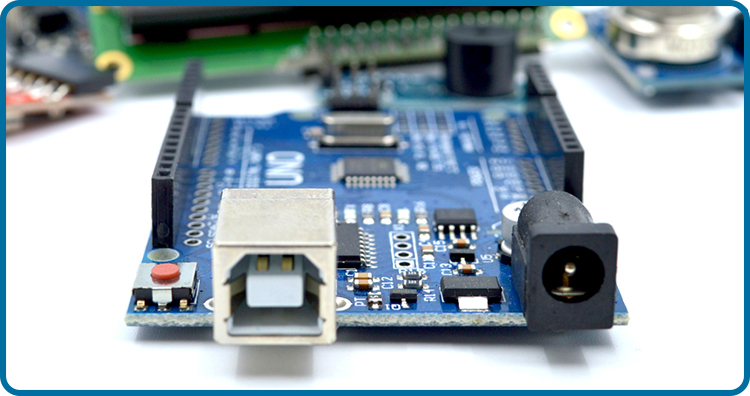

Arduino es una marca de placas de desarrollo Open Source y Open Hardware. La primera placa de Arduino fue desarrollada en el año 2005 en el Instituto IVREA (IDII), en Ivrea (Italia), con el propósito de crear una herramienta de bajo costo y fácil de usar, que permitiera a estudiantes y personas sin altos conocimientos técnicos desarrollar todo tipo de proyectos de electrónica, robótica y programación.
La placa alberga un microcontrolador programable y los circuitos necesarios para su correcto funcionamiento y programación.
¿Qué es un Microcontrolador?

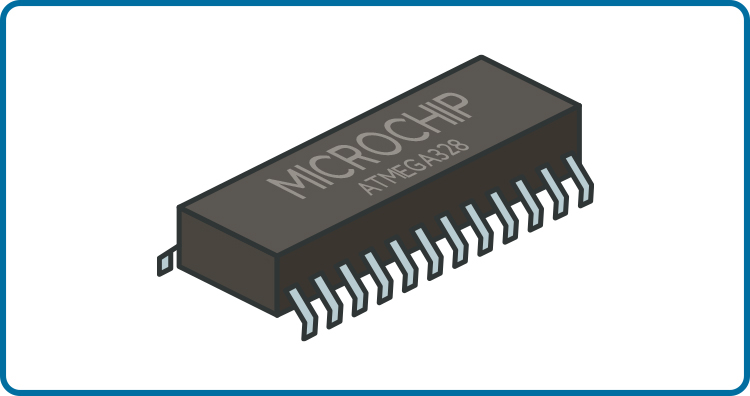

Un microcontrolador es un circuito integrado que se puede programar, es decir, que puede ejecutar órdenes que estén almacenadas en su memoria. Su funcionamiento se puede asemejar a una CPU de un ordenador y cuenta con partes similares: Unidad Central de Procesos, memoria y dispositivos de Entrada y Salida.
Existen diversos fabricantes de microcontroladores como Atmel, PIC, etc. Arduino monta en sus principales modelos (Arduino UNO y NANO) el microcontrolador de la familia ATmega 328 del fabricante Atmel.
Características del Arduino UNO

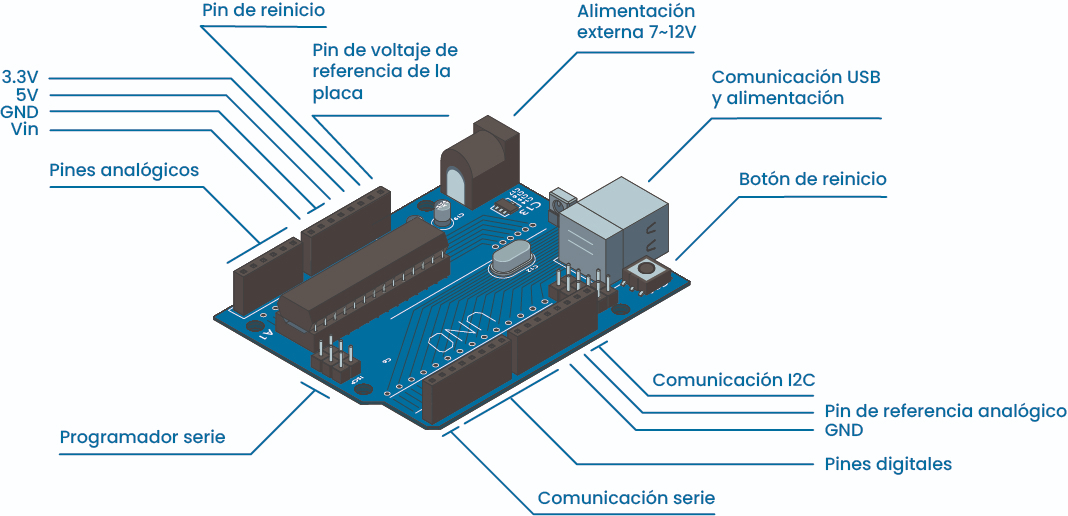

Arduino UNO es el modelo estándar de placas Arduino, normalmente la más utilizada cuando se comienza a trabajar en los primeros proyectos. En la siguiente imagen se muestra una placa Arduino UNO destacando sus principales componentes:
Las principales características del Arduino UNO respecto a otras versiones de Arduino son las siguientes:
Microcontrolador ATmega328
Voltaje de entrada 7-12 V
Tensión de funcionamiento 5 V
14 pines digitales de I/O (6 salidas PWM)
6 entradas analógicas
32k de memoria Flash
Reloj de 16MHz de velocidad
Dimensiones 68,6 x 53,4 mm
